CNN图像识别：卷积的直觉理解

本文适合谁：理解了神经网络基础、想知道"计算机是怎么看懂图片的"的读者。不需要数学背景，重点是建立对卷积和层次化特征提取的直觉。

本文阅读时间：约14分钟

CNN（Convolutional Neural Network，卷积神经网络）是图像识别领域最重要的架构，也是理解"特征提取"这一核心思想的最佳切入点。

核心类比：卷积就像一个"滑动放大镜"——拿着一个小窗口在图片上一格一格滑动，在每个位置检测"这里有没有我要找的特征（比如边缘、角点）"。不同的"放大镜"（卷积核）检测不同类型的特征，所有放大镜的检测结果叠加在一起，就形成了对图像的完整描述。

本文的目标不是让你能立刻训练一个图像分类器，而是让你真正理解：卷积为什么有效，CNN为什么比全连接网络强得多，以及"层次化特征"这个贯穿整个深度学习的根本思想。

图像识别为什么难

你看到一张猫的照片，0.1秒内就能认出它是猫。这件事对你来说轻而易举，对计算机来说却极其困难。原因在于：你和计算机"看到"的东西完全不同。

图像在计算机里是什么？ 一张普通的彩色图片，在计算机里存储为一个三维数字数组。以一张 224×224 的彩色图片为例，它的结构是：224（高）× 224（宽）× 3（红、绿、蓝三个颜色通道）。每个位置的每个通道，存储着一个 0 到 255 之间的整数，表示该位置该颜色的亮度。整张图片，就是 224 × 224 × 3 = 150,528 个数字排列在一起。

你看到的是一只猫，计算机看到的是 15 万个数字。

识别的难点在哪里？ 难点有两类。第一类是视角和外观的变化：同一只猫，拍摄角度不同、光线不同、姿势不同、距离不同，那 15 万个数字的具体值就会完全不同。但人能认出来，计算机怎么才能认出来？第二类是"猫"这个概念本身的多样性：橘猫、黑猫、英短、布偶，它们的外观差异极大，但都叫猫。

这意味着，图像识别的本质是：在巨大的表面变化之下，找到稳定不变的、有辨识力的特征。这正是 CNN 要解决的核心问题。

全连接网络为什么不适合处理图像

在理解 CNN 之前，我们先看看用上一章学过的全连接网络（MLP）来处理图像会遇到什么问题。问题有三个，每一个都是根本性的。

问题一：参数爆炸

把一张 224×224 的彩色图片"拉平"，得到一个 150,528 维的向量，然后送入全连接网络的第一层（假设有 1,024 个神经元）。这一层的参数量是多少？

150,528 × 1,024 = 1.54 亿个参数。

这仅仅是第一层。后续每一层的参数量同样惊人。总参数量会达到数亿乃至数十亿。这带来两个严重后果：其一，计算代价极高，训练速度极慢；其二，参数太多而训练数据有限，模型极容易"死记硬背"训练集的答案，泛化能力很差——也就是所谓的过拟合。

问题二：没有空间感知

全连接网络把图像"拉平"成一维向量后，图像原本的空间结构就被彻底丢弃了。一个像素的左邻居、上邻居是谁，这些空间关系在全连接网络里不复存在。

然而，图像的语义信息恰恰存在于空间关系之中。"猫耳朵"是两个相邻的尖状区域，"眼睛"是两个间隔一定距离的圆形，这些都是空间概念。把像素随机打乱顺序，图像的语义就完全消失了，但全连接网络完全感知不到这种差异——对它来说，一张正常的图片和同一张被打乱像素的图片，是"等价"的输入。

问题三：对平移不鲁棒

假设全连接网络学会了识别左上角有猫耳朵的图片。现在猫往右移动了 10 个像素，猫耳朵出现在了略靠右的位置。对你来说，这仍然是同一只猫，但对全连接网络来说，所有像素的位置都变了，它就可能完全认不出来了。

这就是平移不鲁棒（not translation-invariant）。一个实用的图像识别系统，必须能认出图像中任何位置的猫，不论猫出现在左上角、右下角还是正中央。

这三个问题合在一起，说明全连接网络对图像任务本质上是错误的工具。我们需要一种能够保持空间结构、共享参数、对局部位置不敏感的计算方式。这就是卷积。

卷积：局部特征检测的核心思想

卷积的核心直觉非常简单，可以用一句话概括：用一个小的"检测器"在图像上滑动，看每个局部区域有没有它要找的特征。

什么是滤波器（kernel）？

滤波器，也叫卷积核，是一个很小的数字矩阵，通常是 3×3 或 5×5。它代表"一种特征的检测规则"。以最经典的边缘检测为例：

水平边缘检测滤波器（Sobel算子）：
-1  -2  -1
 0   0   0
+1  +2  +1

这个 3×3 的矩阵，它的"意图"是：如果一个区域的上半部分是暗的、下半部分是亮的（即存在从暗到亮的水平变化），那么这里有一条水平边缘。将这个滤波器与图像对应区域做点积：暗区域的像素值小，乘以负权重得到负数；亮区域的像素值大，乘以正权重得到大正数；两者相加，结果是一个很大的正数。没有边缘的区域，上下亮度相近，结果接近零。

卷积操作是什么？

把这个小滤波器从图像的左上角开始，向右滑动，每次移动一个像素，到达行末后换到下一行继续。在每个位置，计算滤波器与对应图像区域的点积，把结果记录下来。最终，你得到一张新的图——叫做特征图（feature map），它的每个位置记录了原图对应位置"有多像这个滤波器想检测的特征"。

这就是卷积。

参数共享：从"暴力记忆"到"规律学习"

这里有一个极其关键的设计——同一个滤波器在图像的所有位置共享。"检测水平边缘"的那个 3×3 滤波器，无论滑动到图像的哪个位置，用的都是同样的 9 个数字。

这个设计有深刻的意义。首先是参数量大幅减少：一个 3×3 的滤波器只有 9 个参数，无论图像多大，参数量不变。64 个这样的滤波器也只有 64 × 9 = 576 个参数，与全连接网络的 1.54 亿参数相比，缩减了 26 万倍。其次是天然的平移不变性：水平边缘，无论出现在图像的哪个位置，都会被同一个滤波器检测到，响应强烈。"猫耳朵"的检测器，不管猫出现在图像哪个位置，都能工作。

多个滤波器，多种特征

一个卷积层通常包含多个滤波器，比如 64 个或 128 个。每个滤波器检测一种不同的局部特征：有的检测水平边缘，有的检测垂直边缘，有的检测对角线，有的检测特定颜色的变化……这些滤波器的具体参数，是通过训练数据自动学出来的，不需要人工设计。

这 64 个滤波器在同一张图像上各自独立地滑动，产生 64 张特征图。这就是卷积层"输出通道数"的含义：有多少个滤波器，就产生多少张特征图。

下面用代码验证这一直觉——Sobel 算子作用于一个简单图形，观察边缘检测效果：

import numpy as np

def manual_conv2d(image, kernel):
    h, w = image.shape
    kh, kw = kernel.shape
    out_h, out_w = h - kh + 1, w - kw + 1
    output = np.zeros((out_h, out_w))
    for i in range(out_h):
        for j in range(out_w):
            output[i, j] = np.sum(image[i:i+kh, j:j+kw] * kernel)
    return output

# 一个中间亮、边缘暗的5×5图像（模拟一个方形物体）
image = np.array([
    [0, 0, 0, 0, 0],
    [0, 1, 1, 1, 0],
    [0, 1, 1, 1, 0],
    [0, 1, 1, 1, 0],
    [0, 0, 0, 0, 0]], dtype=float)

horizontal_kernel = np.array([[-1,-2,-1],[0,0,0],[1,2,1]])  # Sobel水平边缘
print("水平边缘检测结果:\n", manual_conv2d(image, horizontal_kernel))
# 结果中，边缘位置数值大，内部和外部数值小（或为零）

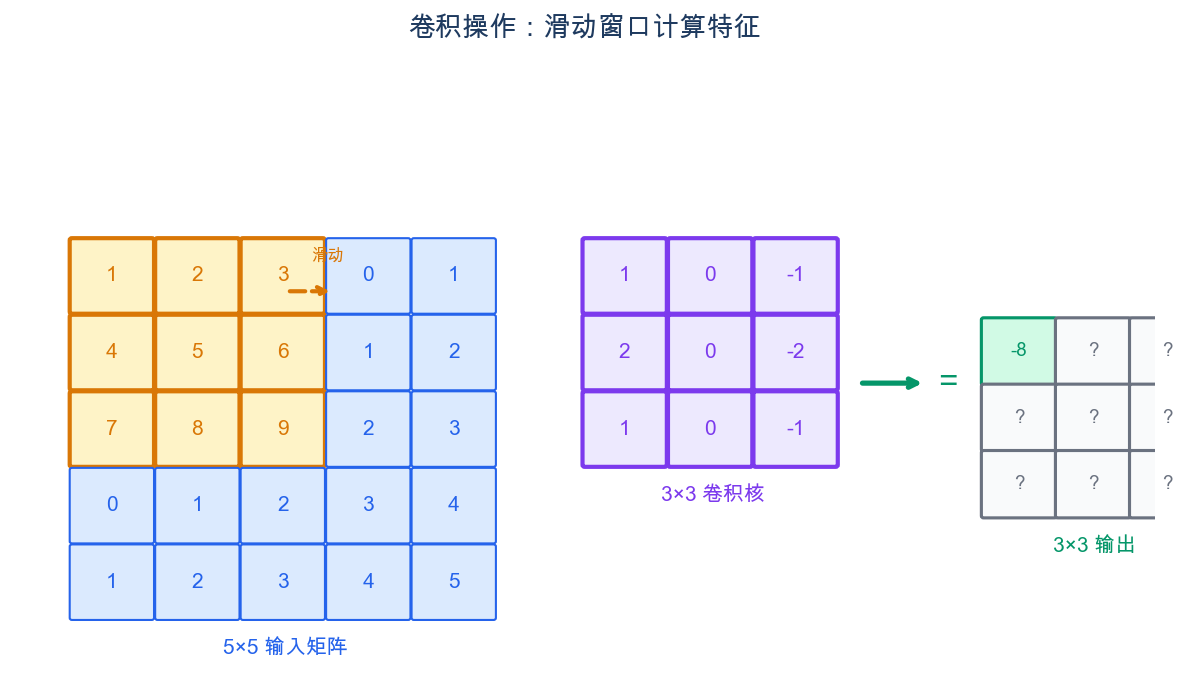

卷积操作：3×3卷积核在5×5输入上滑动

在 PyTorch 中，一行代码就定义了一个卷积层：

import torch.nn as nn

conv = nn.Conv2d(
    in_channels=3,   # 输入通道（RGB图片=3）
    out_channels=64, # 64个滤波器，产生64张特征图
    kernel_size=3,   # 3×3 卷积核
    padding=1        # 边缘填充，保持特征图尺寸不变
)
# 参数量：3×64×3×3 + 64（偏置）= 1,792，而非1.54亿

池化：降采样与感受野

卷积层之后，通常接一个池化层（Pooling）。要理解池化，先要理解两个概念。

感受野（receptive field）是什么？

网络中某一层的一个神经元，它的输出是由原始图像的哪个区域决定的？这个区域的大小，就叫该神经元的感受野。

第一个卷积层（3×3 核）的每个输出神经元，对应原图的 3×3 区域，感受野为 3。在这之上再加一个卷积层（3×3 核），那么第二层的每个神经元，感受野就是 5×5。感受野越大，意味着该神经元能"看到"的原图范围越广，能理解更大范围的上下文信息。

为什么需要池化（降采样）？

原因有三：

第一，减少计算量。如果每层卷积都保持图像原始尺寸，特征图的数量又在增加（通道数越来越多），计算量会爆炸式增长。池化将空间尺寸减半（2×2 最大池化让 32×32 变成 16×16），显著降低后续层的计算代价。

第二，快速扩大感受野。如果不做池化，深层网络要获得大感受野，需要堆叠非常多的卷积层。每次池化将尺寸减半，相当于让后续的卷积层"跨步"看图，感受野增长速度更快。

第三，增强平移不变性。最大池化取局部区域内的最大值。这意味着，即使某个特征在局部区域内移动了 1-2 个像素，只要还在这个 2×2 区域内，最大值不变，输出不变。这为网络提供了一定程度的局部位置不敏感性。

最大池化的直觉是"有没有"而非"在哪里"：一个 2×2 区域内，只要有一个神经元检测到了边缘，就记录下来，不管它在这 2×2 区域的哪个角落。

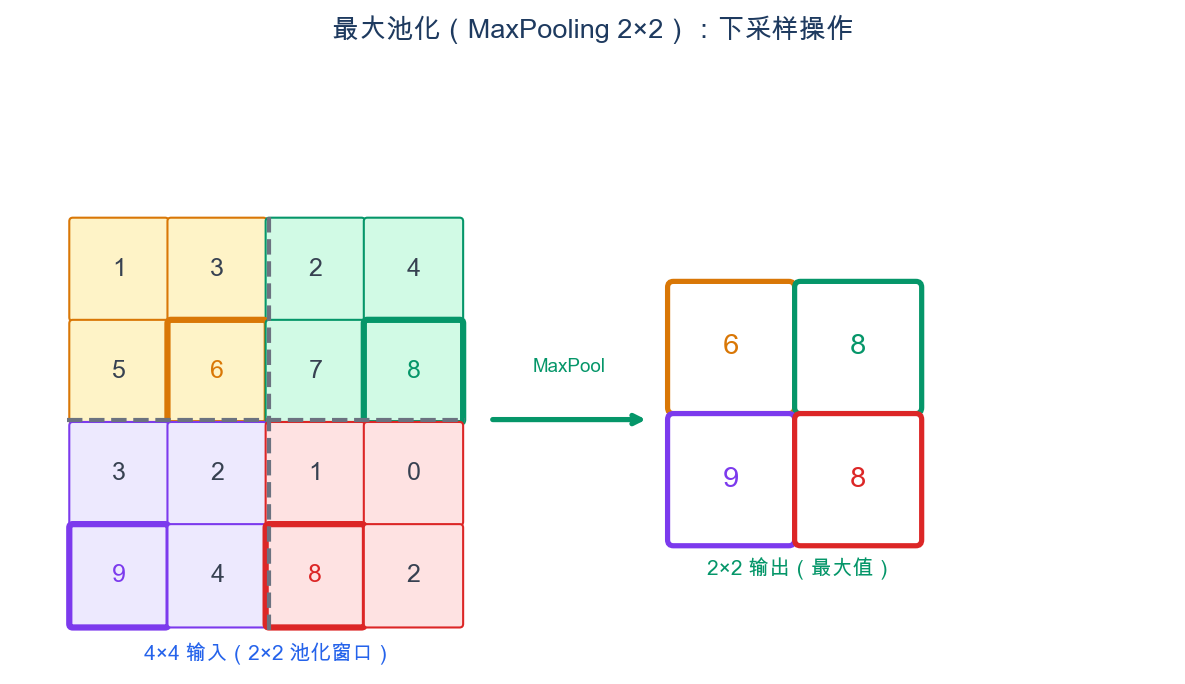

最大池化（2×2）：保留最显著特征

import torch
import torch.nn as nn

maxpool = nn.MaxPool2d(kernel_size=2, stride=2)

x = torch.randn(8, 64, 32, 32)   # 8张图，64个通道，32×32尺寸
out = maxpool(x)
print(out.shape)  # torch.Size([8, 64, 16, 16])  尺寸减半，通道数不变

CNN 的层次结构：浅层到深层的语义跃迁

这是理解 CNN 最重要的一节，也是 CNN 强大的根本原因。

卷积层叠加起来之后，神经网络会发生一件神奇的事：不同深度的层，自动学到了不同抽象层次的特征。

浅层：边缘与颜色

网络的最前几层，由于感受野很小（只覆盖原图的 3×5 个像素），每个神经元能"看到"的信息非常局部。在大量图像上训练后，这些浅层的滤波器自动学会了检测：水平边缘、垂直边缘、对角边缘、色块边界、颜色对比……这些都是图像最基本的局部视觉元素。

有趣的是，无论你训练的是猫狗分类器、车辆检测器还是医学影像分析模型，第一层学到的东西几乎都一样——都是这些基本的边缘和颜色检测器。这说明，这些浅层特征是通用的视觉基础。

中层：形状与纹理

经过几次卷积和池化后，感受野扩大到几十个像素，神经元开始"看到"更大范围的图案。中间层的神经元会响应：圆形、矩形、纹理（如毛发、格子、条纹）、角点、重复的局部结构……

这些特征是由浅层的边缘组合而来的：多条边缘围成一个轮廓，就成了"圆形检测器"；平行的边缘反复出现，就成了"条纹检测器"。网络自动学会了这种组合方式。

深层：语义概念

网络的最后几层，感受野已经覆盖了图像的大部分区域，神经元响应的是高度抽象的语义概念：猫脸、狗耳朵、车轮、人眼……这些不再是简单的几何形状，而是有明确语义含义的视觉概念。

层次化是深度学习的本质

浅层提取基础特征，中层组合成中级特征，深层形成语义概念——这种层次化特征提取，正是"深度"学习中"深度"二字的真正含义。增加网络深度，不是简单地堆叠更多运算，而是让网络能够构建更高层次的抽象。

这个思想对后续理解 Transformer 极为关键。Transformer 同样依赖层次化处理——浅层的注意力头捕获语法关系，深层的注意力头捕获语义关系。卷积网络和 Transformer，是同一个深度学习核心思想在视觉和语言两个领域的不同实现。

下面是 SimpleCNN 的模型定义，三个卷积块逐步缩小空间尺寸、扩大通道数，对应着感受野的增大和特征抽象程度的提升：

import torch.nn as nn

class SimpleCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.features = nn.Sequential(
            # 第一块：感受野3×3，学习边缘和颜色
            nn.Conv2d(3, 32, 3, padding=1),
            nn.BatchNorm2d(32), nn.ReLU(),
            nn.MaxPool2d(2, 2),          # 32×32 → 16×16

            # 第二块：感受野扩大，学习纹理和形状
            nn.Conv2d(32, 64, 3, padding=1),
            nn.BatchNorm2d(64), nn.ReLU(),
            nn.MaxPool2d(2, 2),          # 16×16 → 8×8

            # 第三块：感受野覆盖大范围，学习语义特征
            nn.Conv2d(64, 128, 3, padding=1),
            nn.BatchNorm2d(128), nn.ReLU(),
            nn.MaxPool2d(2, 2),          # 8×8 → 4×4
        )
        self.classifier = nn.Sequential(
            nn.Flatten(),
            nn.Linear(128 * 4 * 4, 512), nn.ReLU(),
            nn.Dropout(0.5),
            nn.Linear(512, 10)
        )

    def forward(self, x):
        return self.classifier(self.features(x))

model = SimpleCNN()
total_params = sum(p.numel() for p in model.parameters())
print(f"总参数量: {total_params:,}")  # 约35万，远少于全连接网络

注意通道数的变化：输入时 3 个通道（RGB），第一块后变为 32 个通道，第二块后 64 个，第三块后 128 个。空间尺寸越来越小，通道数越来越多。这是 CNN 的典型模式：空间信息逐渐压缩，语义信息逐渐丰富。

CIFAR-10 数据集：一个包含 6 万张 32×32 彩色图片的经典基准，分为飞机、汽车、鸟、猫等 10 个类别。上面这个 SimpleCNN 在 CIFAR-10 上训练约 20 轮，测试准确率可达 80% 左右，而随机猜测只有 10%。

迁移学习：特征的通用性

你已经理解了 CNN 浅层学习通用边缘特征、深层学习特定语义特征这一事实。迁移学习正是建立在这个事实之上的。

为什么迁移学习有效？

在 ImageNet（128 万张图片，1000 个类别）上训练好的 ResNet，它的浅层和中层，已经学到了极为丰富的通用视觉特征——边缘、纹理、形状、颜色模式……这些特征不是 ImageNet 特有的，而是图像本身的基本视觉规律，在任何图像识别任务中都成立。

如果你现在要训练一个医学影像分类器，训练数据可能只有几千张图片——远不足以从零学出这些基础视觉特征。但如果直接使用 ImageNet 预训练模型的前几层，等于免费获得了在 128 万张图片上学到的通用特征提取能力。你只需要重新训练最后几层，让模型学会"用这些通用特征来区分医学影像类别"就够了。

这就是迁移学习：让通用的底层特征跨任务复用，只学习特定任务需要的顶层语义。

两种使用策略

策略一是特征提取（Feature Extraction）：把预训练模型的全部卷积层冻结，只替换并训练最后的分类层。预训练模型变成一个固定的特征提取器，适合训练数据极少（几百张）的场景。

策略二是微调（Fine-tuning）：保留预训练权重作为初始值，但允许所有层（或部分层）继续更新。深层的特定语义特征被重塑以适应新任务，浅层的通用边缘特征基本不变。适合有一定数量训练数据的场景。

import torchvision.models as models
import torch.nn as nn, torch.optim as optim

resnet = models.resnet18(pretrained=True)  # 加载ImageNet预训练权重

# 策略一：冻结全部层，只训练新的分类头
for param in resnet.parameters():
    param.requires_grad = False
resnet.fc = nn.Linear(512, 10)  # 替换最后一层（原来是1000类，改为10类）

# 策略二：解冻深层，使用差异化学习率微调
for param in resnet.layer4.parameters():
    param.requires_grad = True   # 深层用较小学习率微调
optimizer = optim.Adam([
    {'params': resnet.layer4.parameters(), 'lr': 1e-4},
    {'params': resnet.fc.parameters(), 'lr': 1e-3}   # 新层用较大学习率
])

trainable = sum(p.numel() for p in resnet.parameters() if p.requires_grad)
print(f"可训练参数量: {trainable:,}")  # 策略一约5千，策略二约150万

迁移学习的实际效果十分显著：相比从零训练，使用预训练模型往往只需要 1/10 的数据量和 1/10 的训练时间，就能达到相当甚至更好的准确率。

这个思想在大语言模型时代被推向极致：GPT、Claude 等模型在海量文本上预训练，学到了通用的语言理解能力，然后通过微调适配各种下游任务。第 16 章讲的正是这一思想在 LLM 上的具体实现。

小结

后续应用

本文介绍的层次化特征思想，在 Transformer 中得到了更强大的延伸——第 5 篇《Transformer：注意力机制》 将展示同样的"浅层语法、深层语义"层次化处理如何在文本领域实现，以及为什么 Transformer 最终在视觉领域也取代了 CNN。

本文介绍的迁移学习思想，在大语言模型时代被推向极致——第 16 章《模型微调》 将详细讲解如何对 GPT 类模型进行 LoRA、SFT 等微调，让预训练好的通用语言能力适配你的具体业务场景。
